Vertere SG-1 Super Groove PTA HB Tonarm

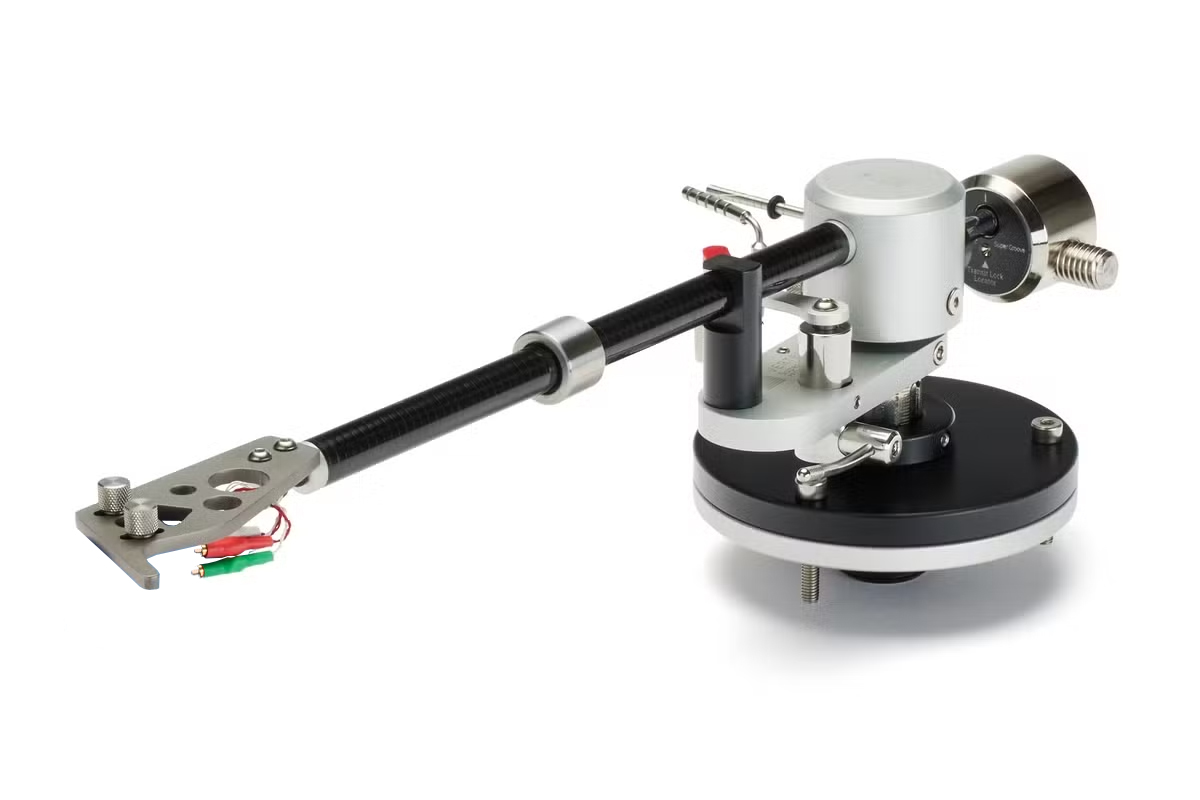

Die Bilder zeigen den Tonarm mit montiertem Tonabnehmer. Dieser ist nicht im Angebot erhalten.

Super Groove Precision Tonarm HB

Der Vertere Super Groove PTA HB profitiert enorm von der Arbeit, die bei der Entwicklung des Referenztonarms geleistet wurde, und bietet unvergleichliche Leistung in fast jeder Klasse.

Um eine atemberaubende musikalische Darbietung zu erzielen, verwendet der Vertere SG-PTA HB eine Kombination hochwertiger Materialien, darunter gerollte Kohlefaser, Edelstahl, Messing, Aluminiumlegierungen und Siliziumnitrid. Sein einzigartiges Lagerdesign und die vielseitige Anti-Skate-Einstellung machen ihn zum idealen Partner für Tonabnehmer und Plattenspieler höchster Qualität.

Warum Super Groove Precision Tonarm HB?

    Neues, einzigartiges Präzisions-Tri-Pivot-Gelenklager mit extrem geringer Haftreibung.

    Neue Titan-Kopfschale.

    Neues schwereres entkoppeltes Hauptgegengewicht mit feiner Azimut-Einstellschraube.

    Neue Feinabstimmung des Auflagegewichts und des Einstellgewichtsrings für die Resonanzkontrolle zwischen Arm und Tonabnehmer.

    Neue Anschlüsse, alle individuell gefertigt und dreifach vergoldet.

    Nicht resonantes, hochsteifes, gerolltes Carbonfaser-Armrohr.

    Durch die Bias-Kurve einstellbarer Anti-Skating-Mechanismus.

    Kundenspezifische interne Verkabelung des Pulse HB

Der Referenztonarm von Vertere ist ein Meilenstein in der Vinylwiedergabe. Sein Design, die Verarbeitungsqualität und die Liebe zum Detail haben uns eine Leistung beschert, die ihresgleichen sucht. Natürlich hat diese Qualität ihren Preis.

Es war nur natürlich, dass wir uns fragten, ob wir durch einen parallelen, wenn auch anderen Designansatz einen viel günstigeren Tonarm entwickeln könnten, der gleichermaßen zu atemberaubender Leistung fähig wäre. Dies war der Beginn unserer Reise, die uns zur Einführung unseres neuesten Vertere Super Groove Precision Tonarms geführt hat.

Auf den ersten Blick mag der SG PTA-Tonarm wie ein Uni-Pivot wirken, tatsächlich ist er alles andere als ein Uni-Pivot. Ein Uni-Pivot „gleitet“ auf seinem Kontaktpunkt umher, während sich der Tonarm hin und her sowie auf und ab bewegt. Das liegt daran, dass es keinen Punkt gibt; Tatsächlich gibt es eine Oberfläche, die von einer anderen getragen wird und relativ zueinander gleitet.

Aus diesem Grund kommt es immer zu einem gewissen „Schlittenlaufen“ des Kontaktpunkts auf der Auflagefläche des Trägers. Obwohl das „Schlitten“ oder „Geschwätz“ Bruchteile von Mikrometern betragen kann, gilt dies auch für die Größenordnung einiger in der Vinylrille gespeicherter Informationen.

Um diesen „Informationsverlust“ durch unerwünschtes Lagerflattern zu verhindern, haben wir ein Tri-Point-Articulated-Lager oder TPA entwickelt. Drei Präzisionskugeln aus Siliziumnitrid und ein präzisionsgefertigter Drehpunkt sorgen für die Unterstützung und Beweglichkeit des Arms. Auch wenn es den Anschein hat, dass der Tonarm sich wie ein eingelenkiger Tonarm verhält, ist er frei von jeglichem „Rattern“ des Lagers, sodass so viele Signalinformationen wie möglich erhalten bleiben. Das Ergebnis ist eine lebensechte dynamische Reaktion mit unerwarteter Klarheit, Musikalität und Detailtreue – wirklich beispiellos.

SG-TPA HB Tonarmlager

Das neue Tri-Pivot Articulated (TPA)-Lager besteht aus drei Präzisionskugeln aus Siliziumnitrid, die in einem präzisionsgefertigten Acetal-Kugelhaltering gehalten sind, der den äußerst präzisionsgefertigten Edelstahlzapfen trägt. Der zwischen den Siliziumnitrid-Kugeln zentrierte Drehpunkt sorgt für einwandfreien Halt und Beweglichkeit.

 TPA eliminiert das „Skating“ des Peilpunkts und ermöglicht es dem Stift, die heikelsten Informationen zu verfolgen, die bei Uni-Pivot-Designs normalerweise verloren gehen. Dadurch wird eine präzise Wiedergabe gewährleistet, da die Nadel genau an der Plattenrille anliegt.

SG-PTA HB Tonarmrohr und Headshell

Für die Konstruktion des Armrohrs wird gerollte Kohlefaser verwendet. Dies sorgt für eine höhere Festigkeit und eine homogenere Faserstruktur als ein pultrudiertes oder geformtes Äquivalent.

Das Kopfgehäuse des Super Groove Precision Tonarm HB besteht aus Titan und ist über einen strukturell gebundenen Endeinsatz aus Legierung mit dem Tonarmrohr verbunden. Die natürlich resonanzfreie und optimale Steifigkeit dieser Konfiguration bietet die stabilste Plattform für den Tonabnehmer.

Aluminium-Lagergabel und Messingsäule

Der Lagerzapfen ist strukturell mit dem präzisionsgefertigten Joch aus Aluminiumlegierung verbunden. Die Baugruppe bietet die erforderliche Unterstützung für das Armrohr, das Hauptgegengewicht und den Anti-Skate-Mechanismus.

Der Drehpunkt und der Schwerpunkt des Gegengewichts sind vertikal so tief wie möglich positioniert. Dies wiederum hält den Tonarm durch die Haupttonarmsäule aus verchromtem Messing in seiner stabilsten Position.

Lagertransportschraube und Gegengewicht-Lokalisierung

Die SG PTA HB Tonarm-Transportschraube verhindert versehentliche Schäden am Präzisions-Tri-Pivot-Lager während des Transports. Und der Gegengewichts-Locator sorgt für eine genaue Neupositionierung des Gegengewichts und macht eine erneute Einrichtung des Tracking-Gewichts und des Azimuts überflüssig.

Resonanzfrequenz von Arm/Patrone und Feineinstellung des Tracking-Gewichts

Ein verstellbarer und entkoppelter Edelstahlring, der sich entlang des Armrohrs bewegen kann, ermöglicht eine Feineinstellung des Auflagegewichts.

Die relative Position dieses Rings und des Hauptgegengewichts kann auch verwendet werden, um die Resonanzfrequenz zwischen Arm und Tonabnehmer zu ändern und die Wiedergabeleistung des Tonabnehmers zu optimieren.

SG-PTA HB Tonarm-Hauptgegengewicht

Die Liebe zum Detail zeigt sich deutlich im Gegengewicht aus spiegelverchromtem Messing und im polierten Edelstahlstift.

Zwei Paar Silikon-Entkopplungsringe sorgen für den nötigen Halt bei der Ortung und die erforderliche Isolierung des Gegengewichts. Die seitlich bewegliche und arretierbare Azimut-Feineinstellungsschraube ermöglicht eine einfache und genaue Einstellung des Azimuts des Tonabnehmers, um eine optimale Musikleistung zu gewährleisten.

SG-PTA HB Tonarmsäulenhalter und Klemme

Der aus Acetal präzisionsgefertigte SG PTA HB Tonarmsäulenhalter und -klemme nutzt eine Dreipunkt-Befestigungsmethode, um dem Tonarm/Tonabnehmer die erforderliche Schnittstelle zu bieten, die starr mit dem Plattenspieler verbunden ist.

Interne Verkabelung und Kontaktanschlüsse

Sowohl die Tonabnehmeretiketten als auch die 5-poligen Anschlussstifte wurden nach den genauen Vertere-Spezifikationen für den SG PTA-Tonarm entworfen, bearbeitet und vergoldet. Der Hauptkörper des 5-poligen Steckers ist aufgrund seiner hervorragenden dielektrischen Eigenschaften ebenfalls aus massivem PTFE gefertigt. Der SG-PTA HB-Tonarm ist mit handgefertigtem Pulse HB verkabelt.

Technische Spezifikationen

Typ
Dreipunktgelenk

Effektive Länge
240mm

Überhang
17,5 mm

Versatzwinkel
22,9°

Kopfschale
Titan

Armrohr
Umwickelte Kohlefaser

Lagerjochstruktur
Aluminiumgehäuse

Lagertyp
Unverlierbare Siliziumnitridkugel (x3) Präzision

Gegengewicht
Spiegel aus verchromtem Messing
T/W-Anpassung aus Edelstahl Ärmel

Interne Verkabelung
Vertere Pulse HB Handgefertigt

Verbinder
Proprietäre Patronenetiketten und 5-Pin
x3 Dicke vergoldete Kontakte

Tonarmkabel
Optional: PULSE HB, veRum oder Redline

Gewicht
428g
